Giới thiệu

Trong thi công xây dựng, đặc biệt là các công trình cao tầng và công trình có yêu cầu kỹ thuật cao, công tác trắc địa đóng vai trò quan trọng trong việc định vị, kiểm soát kích thước và đảm bảo độ chính xác hình học của công trình.

Tuy nhiên, trong quá trình đo đạc và thi công, sai số trắc địa là yếu tố không thể tránh khỏi. Nếu không được kiểm soát chặt chẽ, sai số có thể tích lũy và gây ra những hậu quả nghiêm trọng như lệch trục, sai cao độ, thậm chí ảnh hưởng đến khả năng chịu lực của kết cấu.

Sai số trắc địa là gì?

Sai số trắc địa là sự chênh lệch giữa giá trị đo được và giá trị thực tế của đối tượng đo trong quá trình đo đạc xây dựng.

Sai số có thể phát sinh trong nhiều công đoạn như:

Định vị tim trục công trình
Chuyển trục lên các tầng
Đo cao độ
Kiểm tra độ thẳng đứng của công trình

Việc nhận diện và kiểm soát sai số là yêu cầu bắt buộc trong các tiêu chuẩn kỹ thuật trắc địa xây dựng.

Phân loại sai số trắc địa trong thi công

1. Sai số hệ thống

Sai số hệ thống là loại sai số xảy ra theo quy luật nhất định và có thể dự đoán được.

Nguyên nhân thường gặp:

Thiết bị đo chưa được hiệu chuẩn
Điều kiện môi trường (nhiệt độ, độ ẩm, ánh sáng)
Phương pháp đo không phù hợp

Sai số này có thể được hiệu chỉnh thông qua việc kiểm định thiết bị và áp dụng hệ số hiệu chỉnh.

2. Sai số ngẫu nhiên

Sai số ngẫu nhiên xảy ra không theo quy luật và khó dự đoán.

Nguyên nhân:

Rung động công trường
Gió, thời tiết
Sai sót nhỏ của người đo

Để giảm sai số này, cần tăng số lần đo và lấy giá trị trung bình.

3. Sai số thô (sai số lớn)

Đây là loại sai số nghiêm trọng do lỗi chủ quan của con người hoặc thiết bị.

Ví dụ:

Đọc sai số liệu
Nhập sai dữ liệu
Đặt sai vị trí máy đo

Sai số thô cần được phát hiện và loại bỏ ngay vì có thể gây hậu quả lớn đến công trình.

Các dạng sai số thường gặp trong thi công

Sai số định vị công trình

Sai lệch vị trí tim trục so với thiết kế, có thể dẫn đến:

Lệch vị trí công trình
Vi phạm chỉ giới xây dựng

Sai số chuyển trục

Xảy ra khi chuyển trục từ mặt đất lên các tầng cao.

Nếu không kiểm soát tốt, sai số sẽ tích lũy theo chiều cao, gây lệch toàn bộ công trình.

Sai số cao độ

Sai lệch trong việc xác định cao độ sàn, móng hoặc các cấu kiện.

Hậu quả:

Sai lệch chiều cao tầng
Ảnh hưởng đến hệ thống kỹ thuật

Sai số độ thẳng đứng

Đặc biệt quan trọng đối với nhà cao tầng.

Sai số này có thể gây:

Nghiêng công trình
Ảnh hưởng đến an toàn kết cấu

Ảnh hưởng của sai số trắc địa đến công trình

Nếu không được kiểm soát, sai số trắc địa có thể gây ra:

Lệch trục công trình
Sai kích thước cấu kiện
Khó khăn trong lắp đặt thiết bị
Tăng chi phí sửa chữa
Giảm tuổi thọ và độ an toàn công trình

Trong các công trình cao tầng, sai số tích lũy có thể dẫn đến sai lệch nghiêm trọng về hình học công trình.

Cách kiểm soát sai số trắc địa trong thi công

1. Sử dụng thiết bị đo đạc chính xác

Các thiết bị như:

Máy toàn đạc điện tử

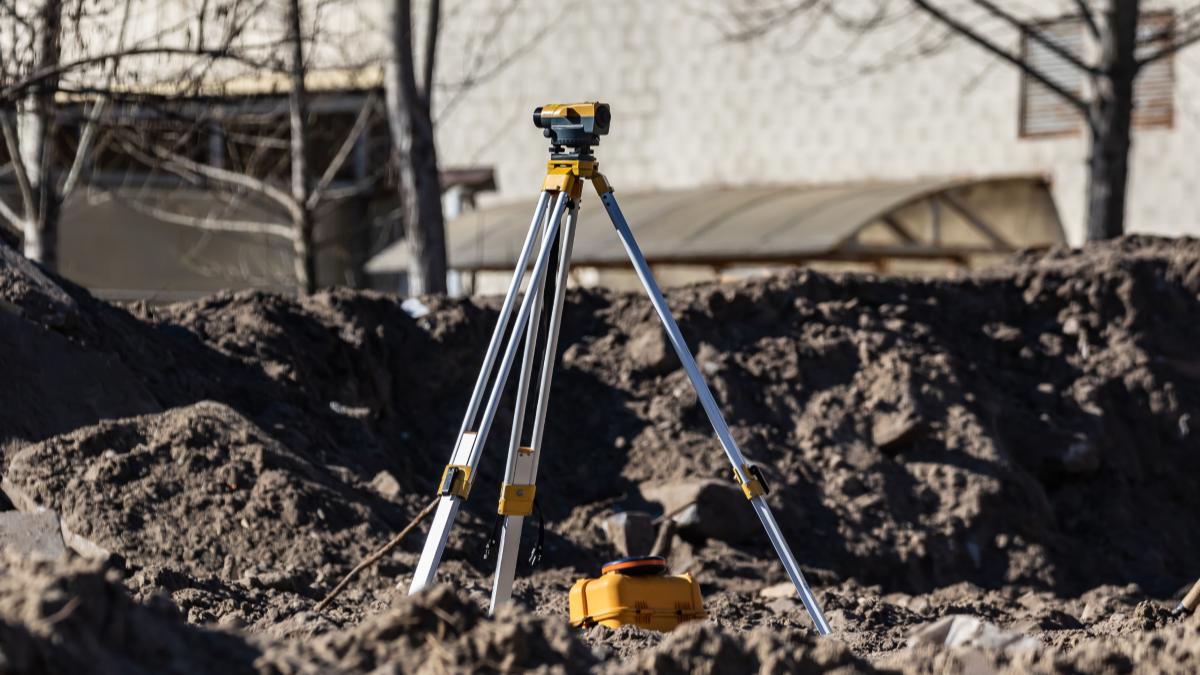

Máy thủy bình tự động
Máy định vị GPS

cần được kiểm định và hiệu chuẩn định kỳ trước khi sử dụng.

2. Thiết lập lưới khống chế ổn định

Lưới khống chế phải:

Được bố trí hợp lý
Không bị ảnh hưởng bởi thi công
Được kiểm tra thường xuyên

Đây là cơ sở để đảm bảo độ chính xác cho toàn bộ công trình.

3. Kiểm tra chéo và đo lặp

Việc đo lặp và kiểm tra chéo giúp:

Phát hiện sai số
Loại bỏ sai số thô
Tăng độ tin cậy của kết quả đo

4. Kiểm soát sai số theo từng giai đoạn

Cần kiểm tra sai số tại các giai đoạn:

Sau khi định vị công trình
Sau khi thi công từng tầng
Trước khi nghiệm thu

Việc kiểm soát theo giai đoạn giúp hạn chế sai số tích lũy.

5. Áp dụng tiêu chuẩn kỹ thuật

Công tác trắc địa cần tuân thủ các tiêu chuẩn như:

TCVN 9364:2024 – Công tác trắc địa trong thi công nhà cao tầng
Các tiêu chuẩn đo đạc và kiểm tra sai số liên quan

Việc tuân thủ tiêu chuẩn giúp đảm bảo tính thống nhất và độ chính xác trong thi công.

Vai trò của đơn vị trắc địa và kiểm định

Đơn vị chuyên môn có vai trò quan trọng trong việc:

Thiết lập hệ thống trắc địa công trình
Kiểm soát sai số đo đạc
Kiểm tra độ chính xác thi công
Hỗ trợ nghiệm thu công trình

Việc sử dụng đơn vị chuyên nghiệp giúp giảm thiểu rủi ro và đảm bảo chất lượng công trình.

Dịch vụ trắc địa và kiểm định tại LAS Sài Gòn

LAS Sài Gòn cung cấp các dịch vụ:

Trắc địa công trình xây dựng
Kiểm soát sai số thi công
Kiểm tra độ thẳng đứng công trình
Đo đạc và nghiệm thu theo tiêu chuẩn

Với thiết bị hiện đại và đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi đảm bảo độ chính xác cao trong công tác đo đạc và kiểm định.

Kết luận

Sai số trắc địa là yếu tố không thể tránh khỏi trong thi công xây dựng, nhưng hoàn toàn có thể kiểm soát nếu áp dụng đúng phương pháp và tiêu chuẩn kỹ thuật.

Việc kiểm soát sai số hiệu quả giúp đảm bảo độ chính xác hình học, chất lượng thi công và an toàn lâu dài của công trình, đặc biệt đối với các công trình cao tầng và công trình có yêu cầu kỹ thuật cao.
